ViT学习笔记

现在我来做学习ViT (Vision Transformer)的学习笔记~

原论文：2010.11929 An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale

我看的解析教学：https://www.bilibili.com/video/BV15P4y137jb

我看的代码实现：https://www.bilibili.com/video/BV1K94y177Ka

1. 概况

提到CV，人们往往想起CNN。AlexNet的提出，引导人们大量在CV领域使用CNN。然而，ViT的结论是：transformer可以在CV任务上做的很好。ViT打破了CV与NLP的专业壁垒，深刻影响了多模态领域。什么是多模态？“模态”是指信息的不同形式或感官通道，例如图像（视觉模态）、图像（视觉模态）、音频（听觉模态）等等，“多模态”就是将多种模态的信息融合在一起进行理解、生成或推理。ViT 把图像表示做成了类似语言的 token 序列，这为“多模态模型”的融合提供了处理方式。

2. 论文摘要

从论文的题目 An Image is Worth 16x16 Words 就能看出来，将图片看成很多很多patch（方格），每一个patch的固定大小是 16 × 16。

前人只将自注意力有限地应用在CNN上，而论文的作者证明transformer也可以做的很好，同时需要更少的训练资源。（当然，是相对的：2500天 TPUv3 ）

为什么在作者之前的人不把transformer用到CV里？因为图像的像素点转成的序列过长，为图像边长的平方。很多人努力去把序列变短，例如，先卷积对图像进行下采样，得到较小的特征图，元素数量就大大减少，然后再使用 Transformer；还有人利用“局部自注意力”（Local Attention ），比如 Window Attention，一个很好的实现是Swin Transformer，人们想到，复杂度高的本质是整张图太大，那就不用整张图了，可以把整个图像分成很多小窗口，通过控制小window窗口大小来控制序列长度，只在局部窗口中做自注意力；此外有“轴自注意力”，人们想到，能不能将图片这种2D的矩阵作为两个1D的向量处理 ？N = H × W，在H上做一次，在W上做一次，降低了时间复杂度。

我个人对第一种尝试（卷积 + Attention）的理解是：将卷积的结果作用自注意力；

我个人对第二种尝试（Local Attention）的理解是：将自注意力视为filter，得到卷积的结果；

我个人对第三种尝试（轴 Attention）的理解是：将二维图像的注意力计算拆解为两个一维方向的注意力操作，分别在“行方向”和“列方向”上进行。 具体流程是，先固定列方向，即每一列作为一个序列，进行 列维度上的自注意力 （每一列内部的所有像素之间交互）。类比 NLP，就是每一列像一个句子。再固定行方向 进行 行维度上的自注意力 。经过行和列注意力更新后的图像就可以传到后续的层了，比如FC和softmax等分类头。

ViT论文作者认为，这些自注意力操作都进行了特殊的变形，没有办法在现在的硬件上加速，很难训练。现在作者要介绍Vision Transformer了。Vision Transformer把图片打成很多个16 × 16的patch。将一个一个patch展平flatten后（从 16×16×3 → 768），再通过一个共享的FC层进行映射，得到固定维度的 embedding 向量，传给transformer。可以把patch当成是NLP里面的单词tokens。注意要用有监督的方式训练 。如果不进行大规模监督预训练，Transformer 在中小数据集上训练效果会很差。这个我在之前的笔记里也总结过。

这么“简单”的思路，之前没有人做？ 2020年的一篇paper用了2×2的patch，只在CIFAR-10上做了测试，没有在大规模的数据集上进行预训练，因此没有得到一个更标准的transformer，也就没有得到比CNN更好的结果。ViT论文作者在大实验室的加持下，证明了在大规模数据的预训练下，ViT完全可以取代CNN的地位。

这再一次强调了transformer需要大规模的数据。在CV领域，作者认为transformer缺少CNN有的归纳偏置 。归纳偏置指的是先验知识或提前做好的假设。CNN常常有两个归纳偏置，locality假设图片上相邻的区域有相邻的特征（因为filter在图片上滑动），translation equivariance（平移同变性）认为平移与卷积的顺序不影响结果，即
$$
f(g(x)) = g(f(x))
$$
直观的解释是，不管图片里的同样一个物体平移到哪里，只要是同样的卷积核，输出永远是一样的。有了这些先验信息，CNN只需要相对少的数据。

此外，我对归纳偏置 进行了进一步的思考。事实上，是CNN的结构决定了这些性质。人们先想出这些性质，再去附加设计到CNN的结构上，不需要为天然的CNN刻意添加这些性质。一个卷积核在图像上只看同一个区域，并且在图形上滑动，那么这个模型就天然拥有局部性（Locality）和平移同变性（Translation equivariance） ，因为它只看小区域，并且滑动时输出与位置无关。
而 Transformer 结构是注意力，默认每个位置和其他所有位置都可能有关 ，在预训练之前，结构里没有任何关于“局部性”或“图像位置”的线索，必须靠大量数据去自己学出这些规律，同时可能会学到更多人们没有设计给CNN的规律。

作者在更大的数据集上做了测试，证明了transformer在大数据预训练下效果拔群。

3. 先看看论文的结论

论文的结论是，他们在CV任务上对一个标标准准的transformer进行了非常直接 的应用（即：除了运用patch切割，以及运用位置编码，可以看作用了一些轻微的图像归纳偏置以外，没有其他改动）。

这个论文只用ViT做了分类任务，结果已经战胜了CNN。他们还留下了分割、检测等主流CV任务留给后续研究。还有，自监督的训练方式优化也需要进一步研究。

4. 论文的主体：设计与方法

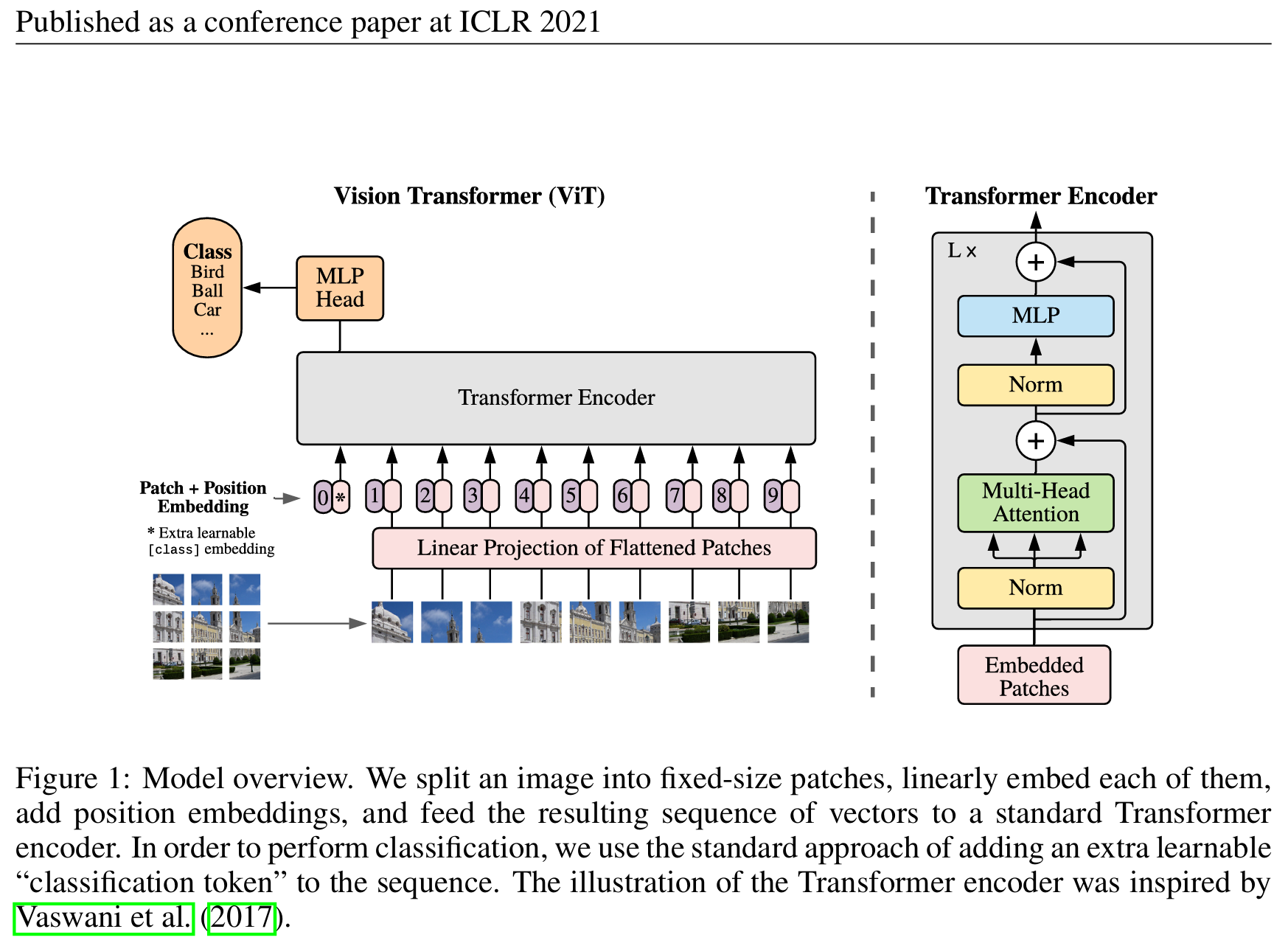

这里前面的内容与引言相同。现在我来学习新的内容。先来看看模型的总览图：

我们从图的左下角开始。首先，给定一张图，把它达成九宫格小patch，然后组成一个序列。展平的patch经过线性投射层（就是一个FC层，用大写E表示）得到一个特征。这就是patch embedding。之后，也要像原来的transformer一样加上位置编码进行position embedding。现在整体的token有原本的图像信息和位置信息了。现在传给transformer encoder，但是用哪一个作为输出呢？借鉴BERT，加入特殊字符（图中为星号），位置信息为零。作者相信，此特殊字符可以在与序列中其他input的交互中学到有用的信息，并用来做分类任务。再接上MLP分类头即可完成分类任务。

作者在右边放上了标准的transformer encoder结构。可以注意到，这与Attention Is All You Need 中的encoder相比，normalization被放到了多头注意力和多层感知机的前面 。我在之前的笔记里也提到过，对于这个encoder的设计有很多种。

MLP head起到了原来decoder的作用，但是不是复杂的生成任务，而是分类任务，所以较为简单。

flatten的过程我询问了ChatGPT，它向我详细讲解：

🧩 先理解数据的组织方式（H × W × C）
假设这个 patch 是 RGB 图像，所以它是：16 行（高度） × 16 列（宽度） × 3 个通道（R、G、B）

你可以把它理解为：

每个像素有3个数（R,G,B）。

一共有 16×16 = 256 个像素。

所以，每个 patch 其实包含了 256 个 RGB 像素点 × 每个点3个通道 = 768 个数值 。

🔁 展平的方式（flattening）
最常见的展平方法是：

先按行 遍历图片，从上到下；

每行从左到右 ；

对每个像素，把它的 R、G、B 三个值依次放入一个数组 中。

举个小例子（3×1×3 的 patch）：
假设我们有一个 tiny patch：
1
2
3
[[[R11, G11, B11]],
 [[R21, G21, B21]],
 [[R31, G31, B31]]]
这个 patch 的大小是 3×1×3，相当于竖着的三格，每格一个 RGB 值。

展平后我们就得到一个：
1
[R11, G11, B11, R21, G21, B21, R31, G31, B31]
这就是展平成一维向量的过程。

🔁 对于 16×16×3 的 patch：
你可以类比上面的例子，只不过像素更多，它的展平就是把：
1
2
3
[ [ [R,G,B], [R,G,B], ..., [R,G,B] ],
  ...
  [ [R,G,B], [R,G,B], ..., [R,G,B] ] ]
总共 256 个 [R,G,B] 的小三元组，一个接一个拼接起来 ，变成一个 [R,G,B,R,G,B,...] 长度为 768 的向量。

所以，E 的维度是768 × 768，前面的768是16 × 16 × 3，是一个patch的维度；后一个768称为D ，可以把D 改得更大。

patch组成的序列称为X ，X的大小就是196（patch的个数）× 768（patch的维度），那么X乘E 就是196 × 768的矩阵与768 × 768的矩阵相乘，最后得到的矩阵式196 × 768，这就是FC层E的输出。将这个输出理解为196个token，每个token向量的维度是768。 再加上前面的cls token特殊字符（cls token是BERT的Class token的简写，我第一反应是命令行里的清屏），它的维度也是768，那么最终进入transformer encoder的序列长度为196 + 1 = 197，维度为768。

这里有一个重点。 先复习一下，位置编码position embedding是怎么做的？是一个有多个向量的矩阵，每个向量代表某个位置的信息，维度为768，将对应某个位置的向量与原始patch经过FC层的输出相加（要注意是相加）即可。

不过，与我之前的NLP的Transformer笔记矛盾的是 ，老师在视频里提到，这个矩阵是可以被学习 的。NLP的原始Transformer确实用的是正弦/余弦函数生成的位置编码，不可学习 ，但具有良好的泛化能力。在 ViT 里，实验却证明：可学习的位置编码效果更好 ，而且实现也简单，所以 ViT 默认就用了它。

但是，这是为什么？我询问ChatGPT，得到了这样的解释：

✅ NLP 中为什么用不可学习的位置编码？
原始 Transformer 的设计者考虑的是：

自然语言句子的长度变化非常大（可能是5词，也可能是500词），所以用一种**数学函数（sin/cos）**来生成“可泛化”的位置编码。

正弦函数有这些特点：

可以推广到任意长度；

不需要额外的参数；

每个位置编码都是独一无二的；

不会因训练数据太短而“记不住”长距离位置信息。

这对 NLP 是有意义的。

✅ ViT 中为什么用可学习的位置编码？
图像就不一样了！

一张图片切成 patch 后，patch 的数量是固定的（比如 14×14 = 196）。

所以模型不用泛化到更长的序列，更关注每个 patch 之间的相对空间结构。

这时，用一个 可以训练的 position embedding，让模型自己学“第17个 patch 在图中是哪里”，更符合图像处理的需求。

📌 一个小类比：

NLP 的 sin/cos 编码就像你拿尺子给每个单词标记“第几个词”。

ViT 的 learnable position 就像你让模型自己“看图说话”，记住哪个 patch 对应的是之前拆分的“九宫格”的哪一个格子。

5. 细节注意

作者进行了一些消融实验。什么是消融实验？ChatGPT告诉我：

消融实验 是一种常见的深度学习实验方法，用来分析某个组件是否真的重要。

具体做法是：

把模型里的某个模块拿掉（或替换/简化）

再看模型性能变化多少

所以你可以把它理解为：

“我把某个零件拆掉，看模型还能不能跑得好。”

①cls token

之前的CV并不是用cls token的。以res50为例，最后一个stage出来一个14 × 14的feature map，对它进行GAP（GAP就是 global average pulling，是把图像的每个通道变为一个数值的平均池化操作。可以看作卷积时候，以图片大小为kernal size。因此，最后的输出会是一个长度为通道数量的一维向量）。

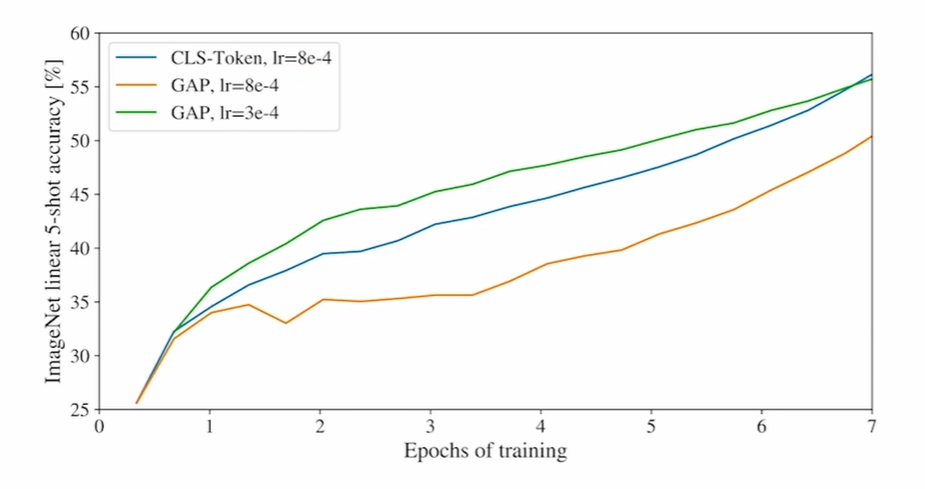

对于transformer的encoder，输入多少个向量就输出多少个向量，那为什么不对输出结果进行GAP、而是用cls token呢？ViT作者的实验表明两种都可以，但作者希望与NLP的transformer尽可能保持一致。数据如下：

注意到不同方法的learning rate设置的不同。~~视频里老师讲到这里时，强调炼丹技术必须要过硬~~ 。

cls里的参数怎么来的？这里有一个总结：

属性	是否
是人为设计固定的？	❌ 不是
是模型参数吗？	✅ 是
是随机初始化的吗？	✅ 是
会参与训练吗？	✅ 会
能自动学会总结图像？	✅ 能

② Positional Embedding

论文中一直用的是1D positional embedding。其实，作者尝试了好几种不同的 positional embedding 方案 来做实验，看看哪种对模型效果最好。

1. No positional embedding（不加位置编码）

不加任何位置信息，模型就只看到一堆 patch 向量 —— 把它当成“顺序无关的一堆 patch”。

结果最差。

2. 1D positional embedding（默认用法，这篇论文从头到尾在用的方法）

把 patch 看成是一个序列，用一维的位置编码表示每个 patch 的“顺序”。

这种就是 ViT 原始论文中默认采用的方式，比如：

把 14×14 的 patch 排成 196 长度的序列
每个 patch 加一个 learnable 的向量，表示“你是第几个 patch”

3. 2D positional embedding（二维位置编码）

分别为横轴和纵轴学习一组 embedding，然后拼接 concat成最终的位置向量。

比如：

patch(3, 5) 表示第3行，第5列的 patch
第3行用 Y-embedding 查一个向量
第5列用 X-embedding 查一个向量
然后拼起来：[X_embed_5 ; Y_embed_3] → [384 + 384 = 768]

这种方式直接把图像看成二维网格。

4. Relative positional embedding（相对位置编码）

不是说“你在第几行第几列”，而是“你和我之间的距离是多少”。

原理是：

对每一对 patch（Query 和 Key）计算它们的“相对距离”
比如 patch A 和 patch B 相隔 3 个位置，就查一个 offset embedding，比如：Embedding(offset = +3)
然后把这个 offset embedding 用作 注意力打分的额外 bias

这种方法来源于 NLP 中的“相对位置编码”思想。

结果是：

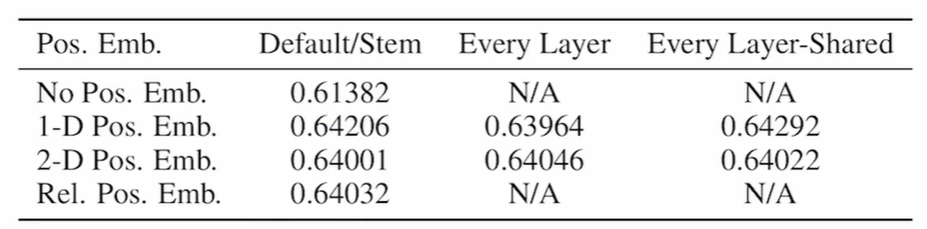

较为奇怪的是1-D与2-D相差不大。作者的解释是，ViT不是在像素块上做的，而是在patch上做的。排列组合这些小方块的位置信息1D与2D是没有太大的区别。

③公式描述此模型

④归纳偏置与hybrid architecture

ViT比CNN少很多归纳偏置。先验知识贯穿CNN始终。既然ViT全局能力强，而CNN更加data efficient，能否将它们杂交？我们现在不把图片打成patch了，让CNN去处理图片，以Res50为例，最后得到的14 × 14的特征图也是196个元素，也可以去与E 操作。

⑤微调（fine-tuning）

对于一个预训练好的transformer encoder，是不适合为更大尺寸的图片分类的。如果patch size不变，那就会增长序列长度。理论上（显存足够）的transformer 可以处理任意长度序列，但是预训练的位置编码可能就没用了，位置信息变得不正确了。ViT的作者发现，进行2D的插值可以解决这个问题。

我询问ChatGPT如何进行2D插值，它回答：

2D 插值就是：
把原来 $14 \times 14$ 的 patch 位置编码，看成是一张 14x14 的特征图，然后把它 “拉伸”成 24x24 的新特征图 。

然后你就可以从这个“放大图”中取出新的 576 个 patch 的位置编码啦！

🔍 实现上会怎么做？

你先把预训练好的位置编码 $14 \times 14 \times D$ reshape 成一个“图片”。

用图像插值方法（比如 torch.nn.functional.interpolate）拉伸成 $24 \times 24 \times D$。

reshape 回 $576 \times D$，再加上 cls token 的编码（这个一般不会插值，用原来的）。

💡 总结一句话：

2D 插值 就是把你原来 $14\times14$ 的位置编码当成一张“图片”，拉伸到 $24\times24$，让 ViT 能处理更大图时还保留“位置信息”。

我追问 torch.nn.functional.interpolate的具体做法，得知，例如F.interpolate(..., mode='bilinear') 就是把每个新位置的值当成周围 4 个像素值的加权平均，用几何距离当权重。

注意这样的操作只是临时的解决方案，如果序列变化过大，插值操作无法得到较好的结果。

插值来适应序列尺寸改变、patch的抽取这两个方法，是（位置编码时利用1D positional embedding的）Vision Transformer唯一的利用2D信息归纳偏置的地方。

⑥自监督

ViT作者做了个小小的实验来训练自监督的ViT。一年后，MAE证明自监督的训练ViT效果很好。老师在视频的最后讲解了这个内容。

作者借鉴BERT，使用masked patch prediction ，意思是有一张图片已经分好patch了，随机将这些patch抹掉，通过模型尝试把patch重建出来。这是对CV与NLP大一统的尝试。

后来，有一些利用contrastive learning（对比学习）来训练ViT的论文。我之后再来学习它们。

⑦模型细节

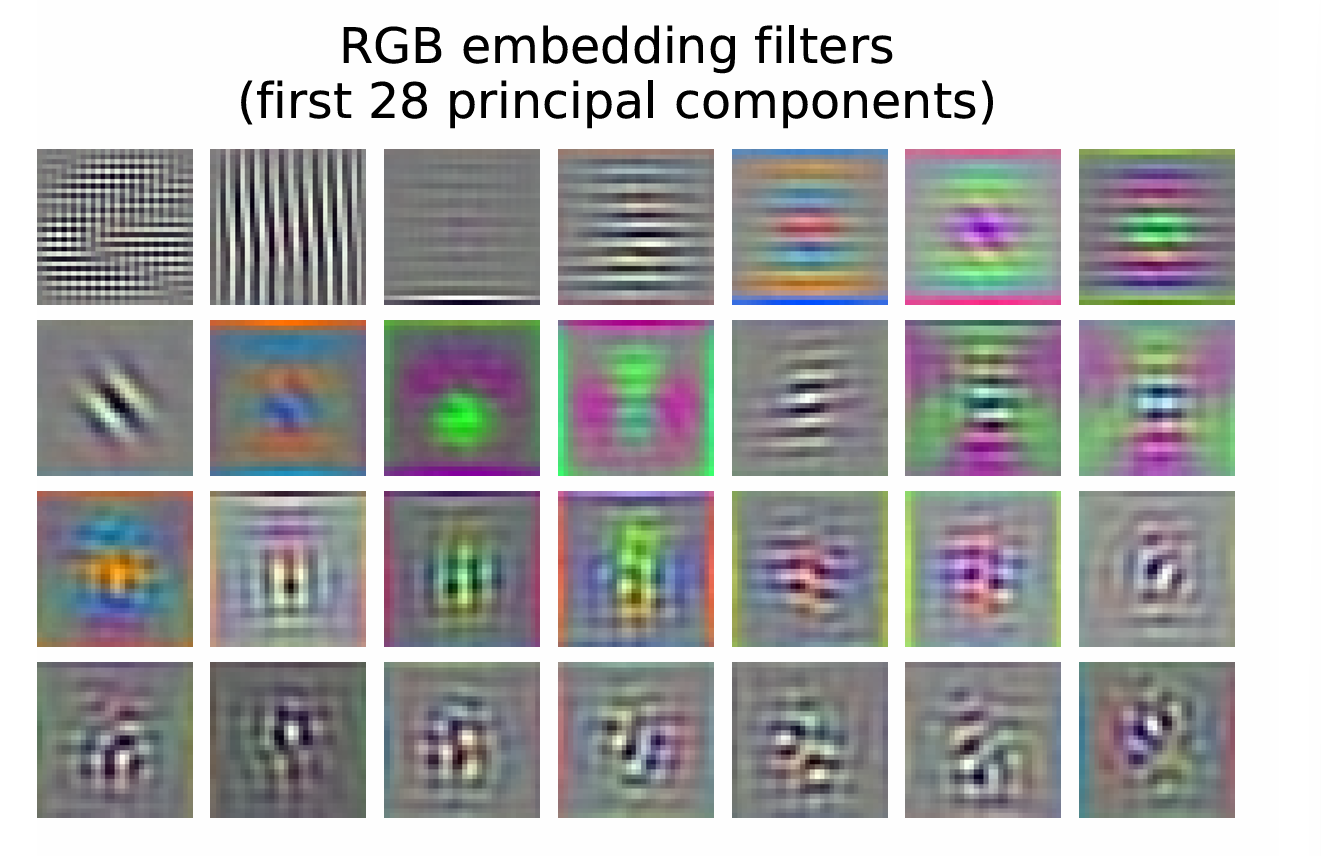

patch embedding所用的E 与CNN浅层的filter很像，都类似gabor filter。

position embedding学到了很有用的位置信息。

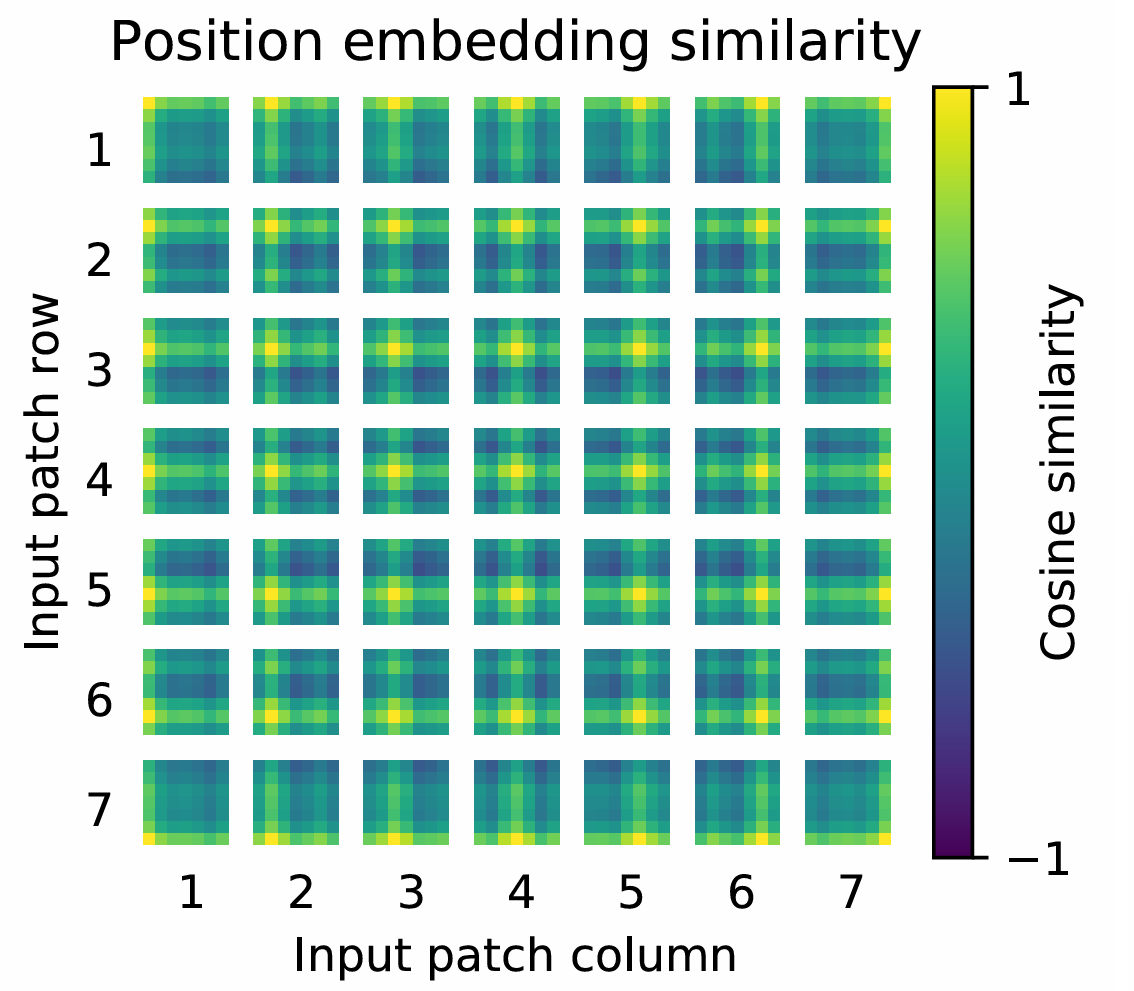

上面这张图是position embedding之间的“相似度矩阵”，具体用的是 余弦相似度（cosine similarity） ：
$$
\text{cosine_similarity}(\mathbf{p}_i, \mathbf{p}_j) = \frac{\mathbf{p}_i \cdot \mathbf{p}_j}{|\mathbf{p}_i||\mathbf{p}_j|}
$$
$$
其中 \mathbf{p}_i 是第 i 个 patch 的位置嵌入向量。
$$

图中一共有 7 × 7 = 49 个小图 ，每个小图本身是一个 heatmap。每个 heatmap 表示此位置（row, column）的 patch 的 position embedding 向量 和 所有位置的 position embedding 向量 的 余弦相似度 。

这说明在1D的position embedding下，模型依然学到了二维的关系。这解释了为什么之前1D position embedding与2D position embedding区别不大。

⑧attention机制

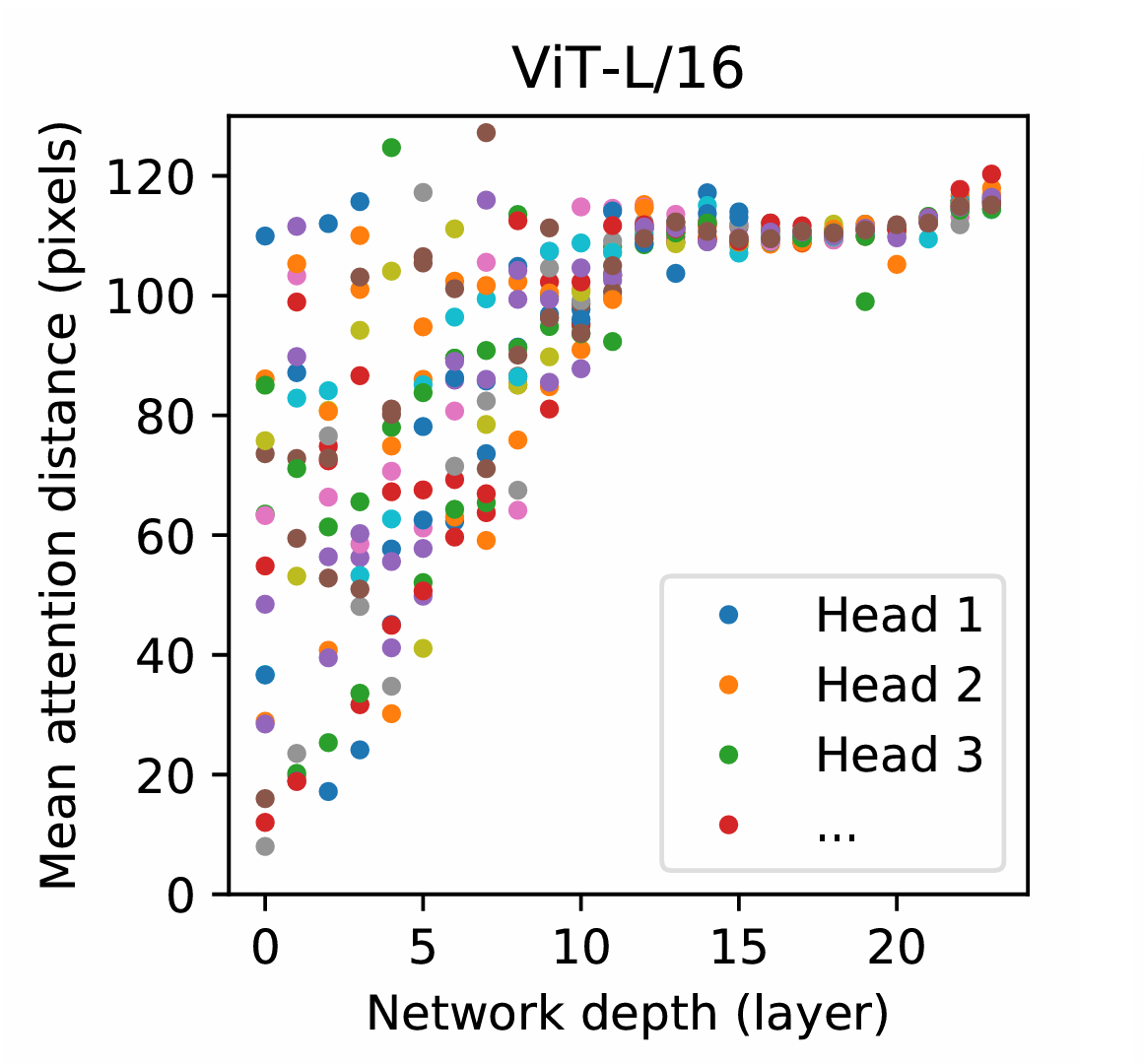

其中，五颜六色的点是16个注意力头。纵坐标是平均注意力距离，是这么定义的：
$$
\text{MeanAttentionDistance} = \frac{1}{N} \sum_{i=1}^{N} \sum_{j=1}^{N} a_{ij} \cdot \text{dist}(p_i, p_j)
$$

$$
其中： N 是 token 的总数（即图像被划分为的 patch 数量）；
$$

$$
a_{ij} 是 query token i 对于 key token j 的注意力权重；
$$

$$
p_i = (x_i, y_i) 是 token i 在图像中的二维坐标；
$$

$$
\text{dist}(p_i, p_j) 表示 token i 与 token j 之间的像素距离，常用欧几里得距离定义为：
$$

$$
\text{dist}(p_i, p_j) = \sqrt{(x_i - x_j)^2 + (y_i - y_j)^2}
$$

这张图表明，attention机制在网络的浅层就能注意到全局的信息了，而不是像CNN那样，浅层网络只能看到附近的像素。网络的后半部分平均注意力距离已经非常远了，说明它学到的是语义性的特征。

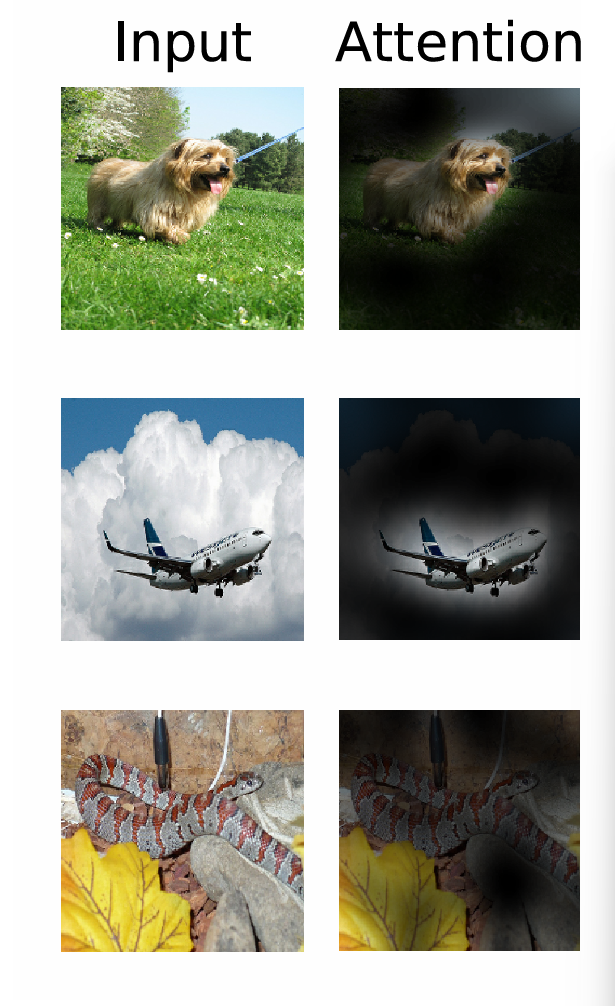

此外，作者又做了一个很好的可视化：

这是用网络最后一层 输出的output token（对应CLS的输出）对输入图像中各位置的注意力。

6. 有趣的讨论

有学者将ViT中的self attention换成MLP，还是可以工作的很好。

有学者认为transformer真正能work的原因，是它的架构，而不是特殊的算子。因此他把self attention换成了一个甚至不能学习的池化操作的模型，这个模型也能在CV领域取得一定的效果。

这样的结构架构被称为metaformer。

ChatGPT这样和我说：

我来先从PoolFormer 告诉你——这正是 PoolFormer 惊悚之处，它把一个你以为“没用”的非学习操作，直接塞进 Transformer 架构，结果还真的 “能打” ！

不是 attention 本身 让 Transformer 强，而是这种 “先混合局部/全局信息 + 再MLP处理 + 加残差 + 正则化” 的结构太强大。

也就是说：

Self-Attention 是一种 Token Mixing；

但 平均池化、卷积、MLP 其实都能“混信息”；

只要结构（MetaFormer 框架）不变，就算用一个“傻瓜 Token Mixer”，也能学出不错的特征！

这就像是你突然发现：

原来神秘的魔法并不是魔杖的功劳，而是咒语结构太牛逼了。

💡 一句话解释：

MetaFormer 是对 Transformer 架构的一个“抽象框架总结”，
强调：Transformer 的成功关键不一定是 self-attention，而是它的整体结构！

🔍 它到底是啥？
MetaFormer 并不是一个具体的模型，而是一个“架构模式（框架） ”，把 Transformer 的基本结构抽象成三个模块：
1
2
3
4
5
6
7
8
9
10
11
12
         ↓ 输入特征
┌─────────────┐
│ Token Mixer │ ← 这部分原来是 Self-Attention
└─────────────┘
         ↓
┌─────────────┐
│MLP(前馈网络) │
└─────────────┘
         ↓
┌─────────────┐
│LayerNorm/Add│
└─────────────┘
✅ 只要符合这种结构的模型，都可以被称为 MetaFormer 。

🔧 为什么提出 MetaFormer？
之前大家都以为 Transformer 成功是因为它用了 self-attention 。

但一些工作（比如 PoolFormer）发现：

就算把 self-attention 换成简单的东西（比如卷积、池化），只要结构保持不变，性能依然很强！

于是 MetaFormer 就诞生了：

🚨 Self-attention ≠ 唯一核心；
✅ 是这种 “token mixer + FFN” 的结构带来了强大表达能力！

🧪 举例说明：

模型名 Token Mixer 用了啥属于 MetaFormer 吗？

ViT Self-Attention ✅ 是

Mixer MLP ✅ 是

ConvNeXt 卷积 ✅ 是

PoolFormer Pooling ✅ 是

ResNet 卷积 + 特殊结构 ❌ 不算严格意义的 MetaFormer

🧠 总结记忆：

MetaFormer = 模型结构模板 ，不是具体实现；

关键点：Token Mixer + MLP + LayerNorm/Add ；

Self-Attention 只是 Token Mixer 的一种，不是唯一；

提出它是为了说明：Transformer 的成功 结构比机制更重要 ！

模型名	Token Mixer 用了啥	属于 MetaFormer 吗？
ViT	Self-Attention	✅ 是
Mixer	MLP	✅ 是
ConvNeXt	卷积	✅ 是
PoolFormer	Pooling	✅ 是
ResNet	卷积 + 特殊结构	❌ 不算严格意义的 MetaFormer

这些研究很值得思考~ 以上就是我对论文AN IMAGE IS WORTH 16X16 WORDS: TRANSFORMERS FOR IMAGE RECOGNITION AT SCALE 的学习笔记。😊
